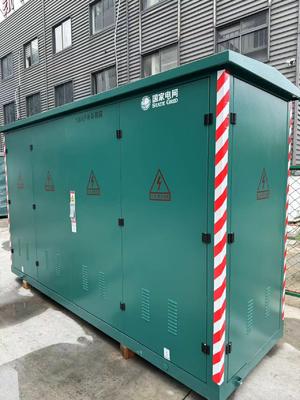

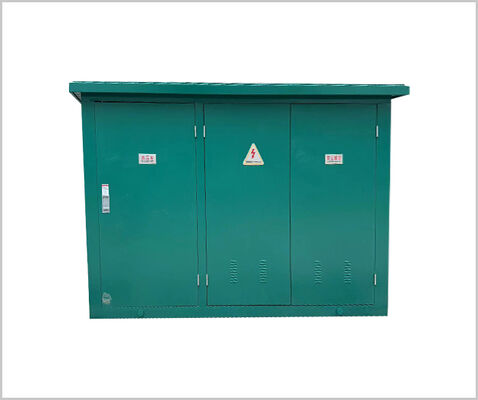

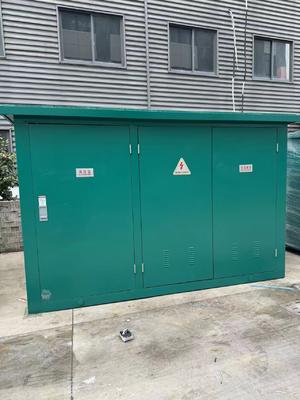

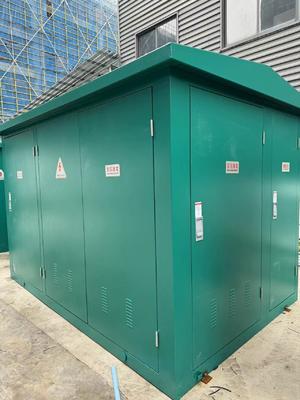

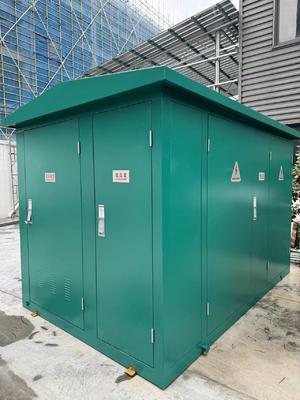

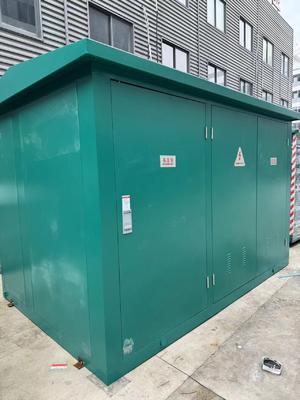

11 кВ европейская трансформаторная подстанция для энергосистемы
| Место происхождения | Вэньчжоу |
|---|---|
| Фирменное наименование | Qiupu |
| Сертификация | GB17467 |
| Номер модели | HGXN11 |
| Количество мин заказа | Договоренно |
| Цена | negotiable |
| Время доставки | 7 дней |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, Moneygram |
| Поставка способности | 5000 |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| высота | 1000м | Температура окружающей среды | -25℃~+40℃ |
|---|---|---|---|
| Рейтинг тока | 630A/1250A | Относительная температура | Ежедневное среднее число нет больше чем 95%, и ежемесячное среднее нет больше чем 90% |
Характер продукции
11 кВ европейская трансформаторная подстанция для энергосистемы
Описание продукта
Этот продукт полностью соответствует стандарту GB17467 "Высоковольтная и низковольтная предварительно сконструированная подстанция".промышленные и горные предприятия, городские здания, жилые кварталы, терминалы нефтяных месторождений, отели, парки и строительные площадки и т. д. Он может реализовать кольцевую сеть или терминал электроснабжения.
Модель и ее значение
1Преfabрикованная подстанция
Структурные особенности: шрифт P-продукта; шрифт M-eye
3Серийный номер образца
4Номинальное напряжение высокого напряжения (kV)
5 Номинальное напряжение низконапряженной стороны (kV)
6 Номинальная мощность трансформатора (kVA)
Условия использования
Пользователи должны предоставить следующую информацию при заказе:
• Высота: W 1000 м;
•Температура окружающей среды:
•относительная влажность: среднедневное значение не превышает 95%, а среднемесячное значение не превышает 90%;
• Уровень антивибрации: горизонтальное ускорение 0,4 м/с2, вертикальное ускорение 0,15 м/с2;
• на месте установки нет серьезного удара, серьезного загрязнения и химической коррозии, а также нет проводящей пыли или опасности взрыва.Пожалуйста, проконсультируйтесь с нашей компанией, чтобы решить.
Технические параметры
| Имя | Единица | Электрические приборы высокого напряжения | трансформатор | Электрические приборы низкого напряжения I |
| Номинальное напряжение | kV | 6/10 | 6/0.4 10/0.4 | 0.4 |
| Номинальная мощность | КВА | 50-1600 | ||
| Номинальный ток | А. | 200, 400, 630 | 100-3200 | |
| Номинальный ток прерывания короткой цепи | А. | Переключатель нагрузки 400-630 | 15 ~ 63 кА | |
| kA | Комбинационный переключатель зависит от предохранителя | |||
| Номинальный коротковременный выдерживающий ток | kA | 16, 20 ((4s) | 15 ((l) | |
| 30 ((l) | ||||
| Номинальный пиковый ток | kA | 31.5, 50 | 30 | |
| 63 | ||||
| Частота питания выдерживать напряжение ((мин) | kV | Относительно и поочередно32/42 | 25/35 ((Погружение маслом) | У 0.3,2 |
| Изоляционный перелом 36/48 | 20/28 ((Сухой) | >0.3,2.5 | ||
| Молниеносное импульсное напряжение (пиковое значение) | kV | Относительно и поочередно60/75 | 60/75 | |
| Изоляционный перелом 70/85 | ||||
| Уровень защиты шкафа | IP32 | |||
| Уровень шума | db | 55 | ||
| Исполнительный стандарт | GB/T 17467 |
|||
| DL/T537 <6-35kVПодстанция типа "Box" с техническими условиями> |
Примечание: пункты 5 и 6 не требуются, если мощность трансформатора менее 200 кВА.
Рисунок размеров установки
1Крыша.
2Скрытые.
3. Внешняя шкатулка измерений
4Подъемное кольцо.
5. Жесткое шасси с отверстием
6Дверь.
7. струйный кирпич, поверхность стены из имитационных кирпичей
8. Бетонный фундамент
9- Вентиляция в фундаменте могилы
Нужно знать, когда заказывать
Пользователи должны предоставить следующую информацию при заказе
• требования к модели, вместимости, количеству, цвету и размеру, материалу оболочки;
• Модель трансформатора, производительность, группа соединения, диапазон подключения и требования к импеданции;
• схема первичной проводки высоковольтной стороны, модели компонентов, спецификации и требования;
•Масло трансформатора (25#, 45#, масло высокой точки зажигания);
• Требования к сети интеллектуального управления питанием или конфигурации сети управления объектом для подстанций типа коробки; • Требования к окружающей среде использования.
