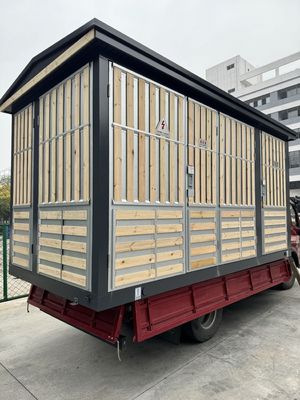

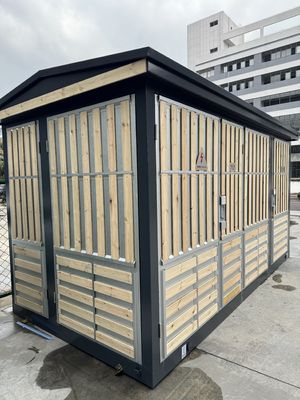

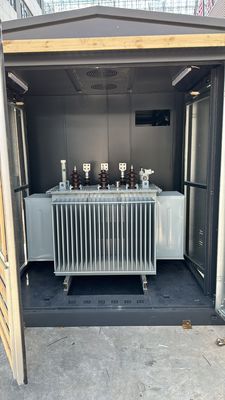

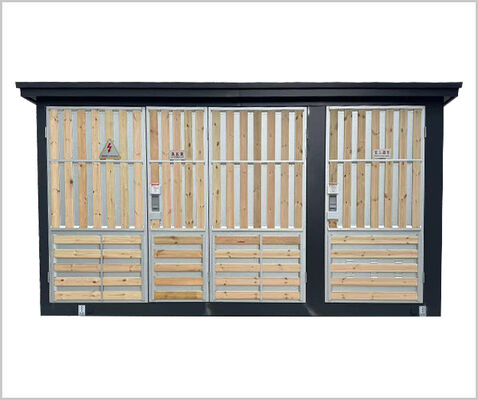

Высоковольтная и низковольтная предварительно установленная подстанция для силового сестерма
| Место происхождения | Вэнчжоу |
|---|---|
| Фирменное наименование | Qiupu |
| Сертификация | GB17467 |
| Номер модели | ZBW-12/630A/1250A |
| Количество мин заказа | Подлежит переговорам |
| Цена | negotiable |
| Упаковывая детали | Деревянный |
| Время доставки | 7 дней |
| Условия оплаты | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 5000 |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Высота | 1000м | Температура окружающей среды | -25℃~+40℃ |
|---|---|---|---|
| Номинальный ток | 630A/1250A | Относительная температура | Ежедневное среднее число нет больше чем 95%, и ежемесячное среднее нет больше чем 90% |
| дверь крытого/выхода | На открытом воздухе | ||
| Выделить | Высоковольтная предварительно установленная подстанция,Предварительно установленная подстанция низкого напряжения,Подстанция с предварительной установкой силового сестерма |
||
Характер продукции
Высоковольтная и низковольтная предварительно установленная подстанция для системы электроснабжения
Описание продукта
Этот продукт полностью соответствует стандарту GB17467 «Высоковольтная и низковольтная сборная подстанция». Он подходит для городского общественного распределения электроэнергии, распределения электроэнергии для уличного освещения, промышленных и горнодобывающих предприятий, городских зданий, жилых кварталов, нефтепромысловых терминалов, гостиниц, парков и строительных площадок и т. д. Он может реализовать кольцевую сеть или терминальное электроснабжение.
Модель и ее значение
①Сборная подстанция
②Конструктивные особенности: P - шрифт продукта; M - шрифт глаз
③Серийный номер проекта
④Номинальное напряжение высоковольтной стороны (кВ)
⑤ Номинальное напряжение низковольтной стороны (кВ)
⑥ Номинальная мощность трансформатора (кВА)
Условия использования
При заказе пользователям необходимо предоставить следующую информацию:
• Высота над уровнем моря: W 1000 м;
•Температура окружающей среды: ·25. (:~+40. (:;
•Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;
• Уровень вибростойкости: горизонтальное ускорение 0,4 м/с2, вертикальное ускорение 0,15 м/с2;
• Место установки не подвержено сильным воздействиям, серьезному загрязнению и химической коррозии, а также отсутствию проводящей пыли или опасности взрыва. Если требования нормальных условий эксплуатации не соблюдены, пожалуйста, проконсультируйтесь с нашей компанией для решения.
Технические параметры
| Название | Единица измерения | Высоковольтное электрооборудование | Трансформатор | Низковольтное электрооборудование I |
| Номинальное напряжение | кВ | 6/10 | 6/0,4 10/0,4 | 0,4 |
| Номинальная мощность | кВА | 50-1600 | ||
| Номинальный ток | А | 200, 400, 630 | 100-3200 | |
| Номинальный ток короткого замыкания | А | Выключатель нагрузки 400-630 | 15~63kA | |
| кА | Комбинированный выключатель зависит от предохранителя | |||
| Номинальный ток кратковременной устойчивости | кА | 16, 20(4с) | 15(ls) | |
| 30(ls) | ||||
| Номинальный пиковый ток устойчивости | кА | 31,5, 50 | 30 | |
| 63 | ||||
| Выдерживаемое напряжение промышленной частоты (Imin) | кВ | Относительно и попеременно32/42 | 25/35(Масляное погружение) | W 0,3,2 |
| Разрыв изоляции 36/48 | 20/28(Сухой) | >0,3,2.5 | ||
| Импульсное выдерживаемое напряжение (пиковое значение) | кВ | Относительно и попеременно60/75 | 60/75 | |
| Разрыв изоляции 70/85 | ||||
| Степень защиты корпуса | IP32 | |||
| Уровень шума | дБ | 55 | ||
| Исполнительный стандарт | GB/T 17467 |
|||
| DL/T537<6-35kVBox-type substation ordering technical conditions> |
Примечание: Пункты 5 и 6 не требуются, если мощность трансформатора менее 200 кВА.
Чертеж установочных размеров
1. Крыша
2. Жалюзи
3. Внешний измерительный блок
4. Подъемное кольцо
5. Жесткое шасси слота
6. Дверь
7. Полосатый кирпич, поверхность стены под кирпич
8. Бетонный фундамент
9. Вентиляционное отверстие фундамента гробницы
Необходимо знать при заказе
При заказе пользователям необходимо предоставить следующую информацию
•Модель, мощность, количество, требования к цвету и размеру, материал корпуса;
• Модель трансформатора, характеристики, группа соединений, диапазон отводов и требования к импедансу;
• Схема первичной проводки высоковольтной стороны, модели компонентов, спецификации и требования;
• Трансформаторное масло (25#, 45#, масло с высокой температурой воспламенения);
• Требования к конфигурации сети интеллектуального управления питанием или сети управления недвижимостью для подстанций коробчатого типа; • Требования к условиям эксплуатации.
