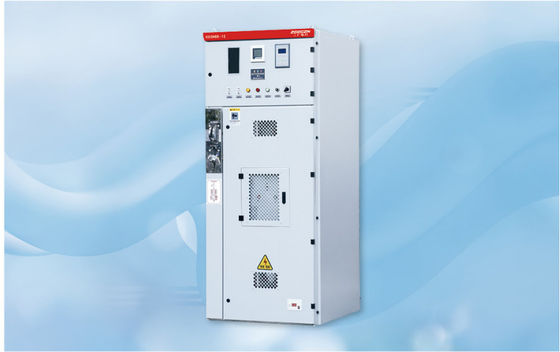

Горячая продажа IP2X XGN2-12 AC Фиксированное металлическое переключающее устройство типа коробки

Комплектное распределительное устройство с металлическим корпусом XGN2-12

Описание продукта

Комплектное распределительное устройство с металлическим корпусом XGN2-12 (далее - шкаф распределительный) используется в трехфазных системах переменного тока 3,6, 7,2, 12 кВ с частотой 50 Гц для приема и распределения электроэнергии. Оно подходит для частых операций. Система сборных шин - одинарная. (Возможна модификация с одинарной шиной с байпасом и с двойной шиной). Данное распределительное устройство соответствует требованиям национального стандарта GB3906-91 «Комплектные распределительные устройства 3~35 кВ переменного тока с металлическим корпусом» и национального стандарта IEC298, а также имеет две предлагаемые функции блокировки «пять предотвращений».
Основной выключатель данного распределительного устройства представляет собой вакуумный выключатель серии ZN28-12, оснащенный электромагнитным приводом серии CDI7 или пружинным приводом серии CT19, а разъединитель представляет собой поворотный разъединитель серии GN30-12 или разъединитель высокого тока серии GN22-12. продукт.

Модель и ее значение

①Шкаф распределительный
②Стационарный
③Внутренняя установка
④Серийный номер конструкции
⑤Номинальное напряжение 12 кВ
①Внутренняя установка
⑥Тип выключателя: S - без масла (или без обозначения); Z - вакуумный; F - элегазовый
⑦Тип привода: (T: пружинный привод D: электромагнитный привод)
⑧Номинальный термический ток А
⑨Номинальный ток термической устойчивости кА

Условия эксплуатации

• Верхний предел температуры окружающей среды +40°C; нижний предел -5°C;
• Высота над уровнем моря не превышает 1000 м;
• Среднесуточное значение относительной влажности не более 95%, а среднемесячное значение не более 90%;
• Интенсивность землетрясения не превышает 8 баллов;
• Отсутствие пожара, взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.
• При превышении вышеуказанных условий окружающей среды пользователь должен проконсультироваться с производителем.

Технические параметры

Чертеж установочных размеров

Необходимо знать при заказе

При заказе пользователь должен предоставить следующую информацию:• Схему электрических соединений и схему расположения электрических соединений.
• Схему вторичных цепей, схему соединений, схему подключения клемм.
• Перечень первичного и вторичного оборудования.
• Расположение распределительного шкафа и положение моста сборных шин.
• При особых условиях эксплуатации запасных частей и оборудования проконсультируйтесь с нашей компанией.
