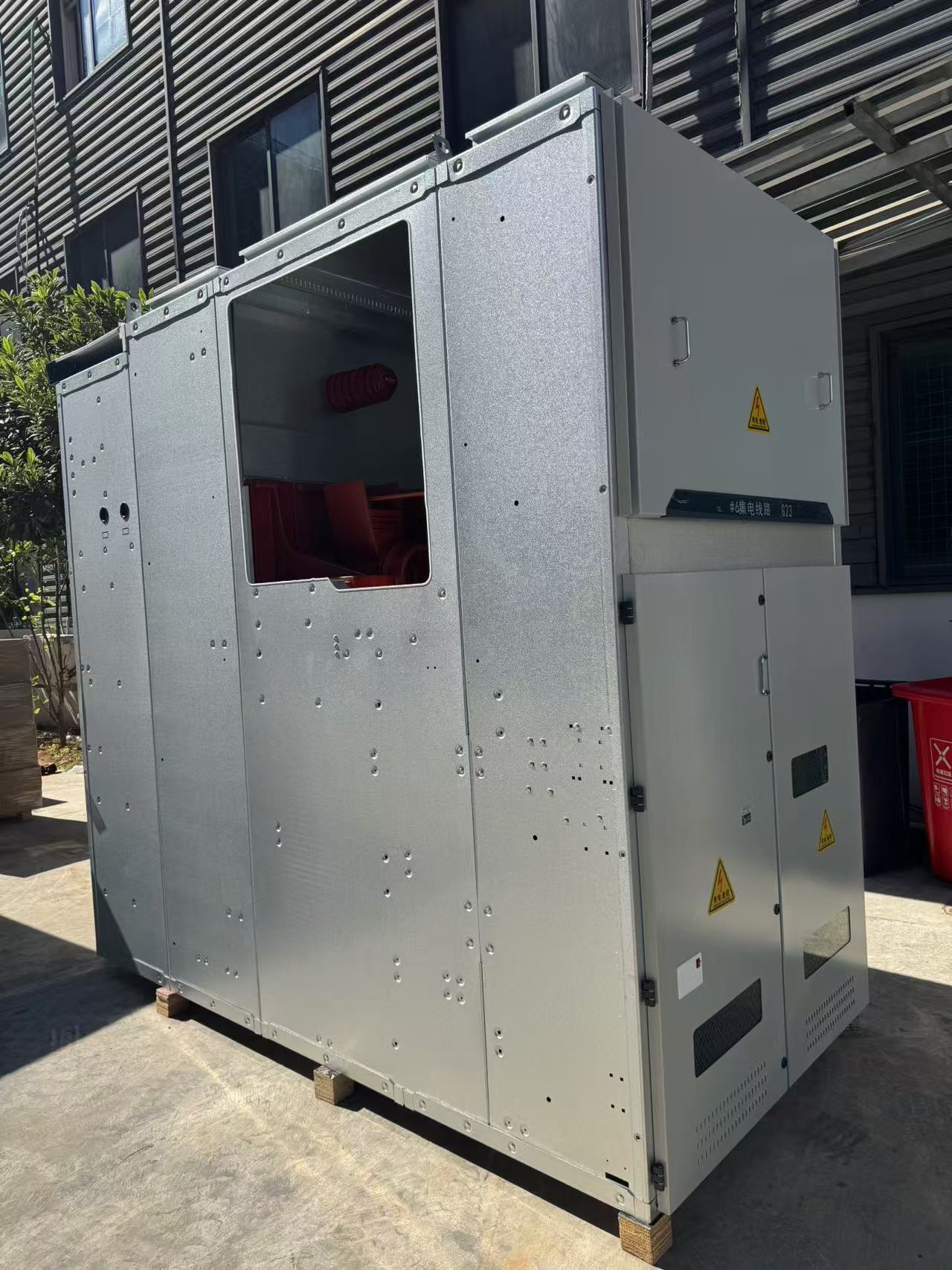

Бронированное съемное распределительное устройство переменного тока 36 кВ в металлическом корпусе. Распределение мощности

36 кВ бронированный съемный металлический переключатель

Описание продукта

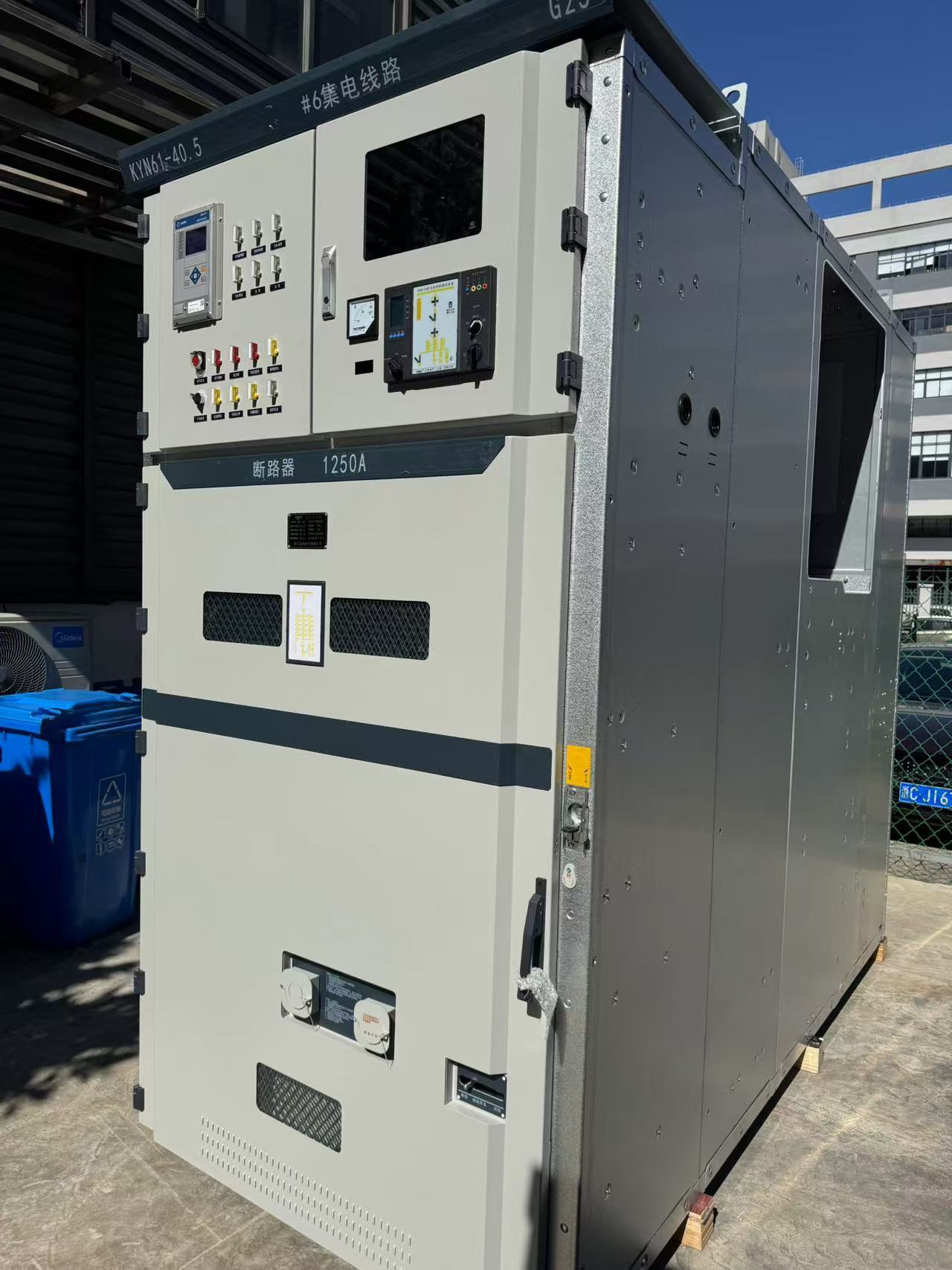

KYN61-40.5 бронированный съемный металлически закрытый коммутатор переменного тока (далее - коммутатор) трехфазный AC 50Hz, номинальное напряжение 40,5 кВ внутреннее полное устройство распределения энергии.Подстанции, и промышленных и горных предприятий для получения и распределения электрической энергии, он может управлять, защищать и контролировать цепи, а также может использоваться в местах с частыми операциями.
Это распределительное устройство соответствует GB3906-2006 "3~35kV AC Metal-enclosed Switchgear",GB/T11022-1999 "Общие технические требования к стандарту высоковольтных выключателей и оборудования управления" и DL/T 404-2007 "3.6 кВ~40.5 кВ переменного тока Металлические переключатели и устройства управления" и другие стандарты.

Модель и ее значение

1Металлические бронированные выключатели

2Удаляемые

3Внутри

4Серийный номер конструкции

5Номинальное напряжение (kV)

6Тип выключателя: Z-вакуум; SF6-хексафторид серы

7Номинальный ток

Номинальный ток прерывания короткого замыкания (kA)

Сфера применения

•температура окружающей среды: верхняя граница +40°C, а среднее значение, измеренное в течение 24 часов, не превышает 35°C, нижняя граница -10°C; •высота: высота не превышает 1000 м;
•относительная влажность: среднедневное значение не превышает 95%, а среднемесячное значение не превышает 90%;
• интенсивность землетрясения: не более 8 градусов;
• давление водяного пара: среднедневное значение не превышает 2,2 кПа, а среднемесячное значение не превышает 1,8 кПа;
Окружающая среда: место, где нет пожара, опасности взрыва, серьезного загрязнения, химической коррозии и сильных вибраций.

Технические параметры

Рисунок размеров установки

А. Автобусная комната
B. Комната для тележек
C. Кабельная комната
D. Комната ретрансляционных приборов
1Подъемное кольцо.
2Главный автобус.
3. Кольцо крышки для небольшого отсека для резины
4Дверь в приборную.
5Автобус отдела.
6. Автобусный буш
7- Коробка с головой рогатого червя.
8. Аналоговая шина катушки
9. Именная табличка
10Освещение
11Дверь в комнату для тележки.
12. Трансформатор тока
13, цепочка с шприцем
14. Изолятор
15Задержка оксида цинка
16Изоляционная перегородка.
17. Заземление переключателя
18. Монтаж клапана
19. Вакуумный выключатель ручной тележки
20Небольшая комната с терминалом для автобусов.

Нужно знать, когда заказывать

Пользователи должны предоставить следующую информацию при заказе
• Номер основного схемы, назначение, схема однолинейной системы, схема расположения и схема расположения помещения распределения электроэнергии и т.д.;
• схема проводки вспомогательных цепей и схема расположения терминалов;
• модель, спецификация и количество электрических компонентов в коммутаторе;
• Требования к функциям управления, измерения и защиты коммутаторов, а также требования к другим блокирующим и автоматическим устройствам;
• Если между коммутаторами или входящими шкафами требуется соединение автобусного моста, номинальная пропускная способность автобусного моста, протяженность автобусного моста,должны быть предоставлены данные о высоте от земли и другие данные о специальных требованиях;; • Если необходимы аксессуары и запасные части, следует указать их типы и количество;
• Переменное устройство используется в особых условиях окружающей среды и должно быть указано при заказе.
