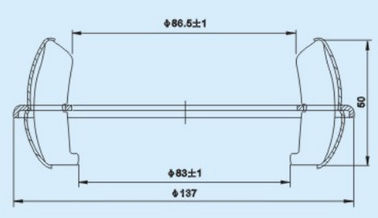

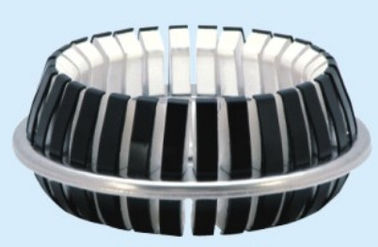

GC4-3150A Медь Электрический контакт челюсти тюльпанов 30 штифтов для вакуумного выключателя

Контакт 30 челюсти тюльпана ГК4-3150А медный электрический для вакуумного выключателя

1. Требования к установке
(1) Все детали и компоненты перед установкой должны пройти проверку.
(2) Инструменты и инструменты для установки должны быть чистыми и соответствовать требованиям сборки. При затягивании крепежа пользуйтесь гаечными ключами или дубинками, торцовыми ключами, винтами вблизи помещения с дугогасителем и не используйте гаечные ключи под напряжением.
(3) Порядок установки должен соответствовать процедуре установки, а характеристики крепежа, установленного в каждом компоненте, должны быть приняты в соответствии с проектными требованиями. В частности, болт, закрепленный на конце статического контакта в камере гашения дуги, не должен ошибиться в указании его длины.
(4) Расстояние между шестами после сборки и расстояние между верхней и нижней квалификационными линиями должны соответствовать требованиям размера рисунка. (5) После сборки каждой вращающейся и скользящей части она должна свободно перемещаться и смазывать подвижные места трения.
(6) После прохождения теста на регулировку его следует очистить и очистить. Регулируемые соединительные части каждого компонента следует пометить красной краской, а выходной конец покрасить леской и заклеить чистой бумагой.

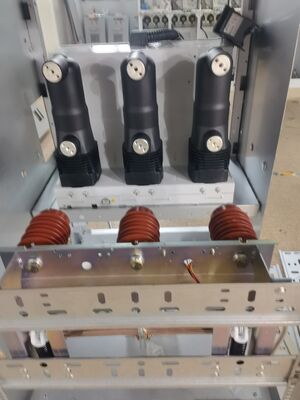

2.Вакуумные автоматические выключатели собираются на примере ZN39 (см. рисунок III) и обычно могут быть установлены тремя частями: передней, верхней и задней. Порядок фронтальной установки следующий: расположение каркаса → изолятор стойки → горизонтальный изолятор → кронштейн → нижний родительский ряд → помещение для гашения дуги и расположенный рядом автономный стержень → верхний родительский ряд → проводящее мягкое соединение CLIP → скользящая втулка седла контактной пружины → треугольный поворотный рычаг. Верхний порядок установки: шпиндель и гнездо подшипника → масляный буфер → изоляционная шайба.
Порядок задней установки следующий: приводной механизм → пружина отделения → счетчик, закрытие, инструкция по отделению, отметка заземления.
Затем соедините три вышеуказанные части установки: переднюю и верхнюю часть, и соедините штифт с треугольным рычагом с изолированным регулируемым шарниром клюшки; Задняя и верхняя части соединены регулируемым приводным звеном исполнительного механизма со штифтом и шпиндельным рычагом. Процесс сборки прост, интуитивно понятен и удобен. 3. Регулировка механических характеристик 3.1 первоначальная регулировка
Первоначальная регулировка в основном предназначена для регулировки расстояния контакта и хода контакта собранных вакуумных выключателей.
Первоначальная регулировка должна выполняться вручную с медленным закрытием, чтобы проверить правильность деталей установочного соединения. При регулировке ход контакта не должен быть слишком большим, чтобы не замыкать контактную пружину и плашку, чтобы при установке регулируемая активная головка изолированной клюшки была короткой (вращение). После нормальной работы с усилием руки расстояние и ход контакта можно измерить и отрегулировать.

3. Выключатель может быть оборудован трехфазным разъединителем, который хорошо виден в состоянии разъединения разъединителя и имеет отказоустойчивое устройство блокировки с корпусом выключателя. Автоматический выключатель можно включать только тогда, когда изолирующий нож полностью закрыт или полностью разделен. Удобно поддерживать опорный изолятор молниеотвода.
