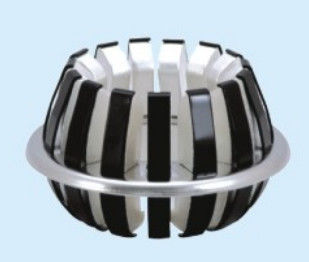

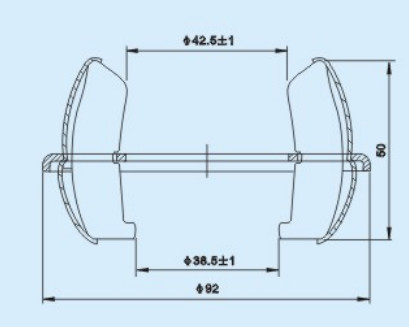

GC4-1250A Медная электрическая тюльпанная челюсть Контакт 15 штифтов к вакуумному выключателю

GC4-1250A Медь Электрический контакт челюсти тюльпанов 15 штифтов Для вакуумного выключателя

Требования к установке
(1) Все детали и компоненты перед установкой должны пройти проверку.
(2) Инструменты и инструменты для установки должны быть чистыми и соответствовать требованиям сборки.,и не используйте живые ключи.
(3) Порядок установки должен соответствовать процедуре установки, а спецификации крепежных устройств, установленных в каждом компоненте, должны быть приняты в соответствии с требованиями конструкции.В частности, болт, закрепленный в конце статического контакта в камере пожаротушения, не должен быть ошибочно указан по длине.
(4) Расстояние между столбами после сборки и расстояние между верхней и нижней квалификационными линиями должно соответствовать требованиям размера модели.(5) После сборки каждой вращающейся и скользящей части, он должен свободно двигаться и смазывать движущееся место трения.
(6) После прохождения испытания на регулировку устройство должно быть очищено и очищено.и выходный конец должен быть окрашен на лесу и запечатан чистой бумагой.

             Вакуумные выключатели собраны с ZN39 ((см. рисунок III) в качестве примера, и обычно могут быть установлены в трех частях, а именно передней, верхней и задней.Порядок передней установки:: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armВерхний порядок установки: шпиндель и сиденье подшипника → масляный буфер → изоляционный путер.
Последовательность задней установки: механизм работы → пружина разделения → счетчик, замыкание, инструкция по разделению, заземление.
Затем соедините вышеперечисленные три части установки: переднюю и верхнюю часть, и соедините шприц с треугольной рукой с изолированным регулируемым соединением путтера;Задняя и верхняя части соединены регулируемым приводом механизма привода с штифтом и рукой шпиндаПроцесс сборки прост, интуитивно понятен и удобен.
Первоначальное регулирование в основном предназначено для регулирования контактного расстояния и контактного хода смонтированных вакуумных выключателей.
Первоначальное регулирование должно быть выполнено вручную с медленным закрытием, чтобы проверить правильность деталей установки.чтобы не закрыть контактную пружину и умереть, так что при установке регулируемая активная головка изоляционного путтера должна быть короткой. После нормальной работы ручной силой расстояние и контактный ход можно измерить и регулировать.
