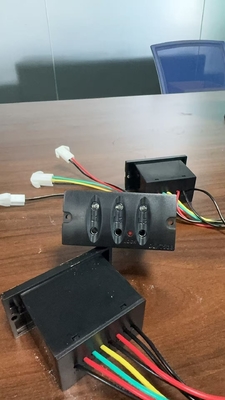

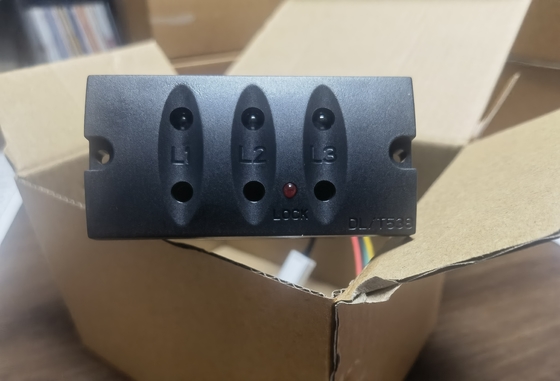

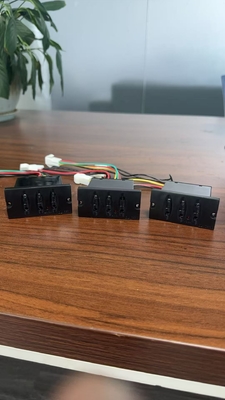

Индикатор среднего напряжения для помещений без блокировки с реле и функцией контроля фаз в ячейках

Индикатор высокого напряжения для помещений без блокировки с реле с функцией фазировки

      (1). Функция высоковольтного распределительного устройства для предотвращения попадания посторонних предметов в электрический зазор делает дверь распределительного устройства заблокированной с заземляющим выключателем. То есть, ее можно открыть только после того, как заземляющий выключатель будет закрыт. Авария показала, что устройства пятикратной защиты старого типа распределительных устройств были несовершенны.

      (2) Проблема электрической инспекции в высоковольтном распределительном устройстве была проблемой, которая беспокоила безопасное производство электроэнергии в течение многих лет. Механические и блокировочные устройства полностью закрытых пяти распределительных устройств не могут соответствовать требованиям правил безопасности, таким как сначала проверка, а затем подключение заземляющей линии. Потому что при выполнении работ по отключению электроэнергии, перед заземляющим выключателем необходимо убедиться, что оборудование не находится под напряжением.

          (3) Устройства индикации высокого напряжения, использующие неоновые лампы в качестве элементов отображения, широко используются в распределительных шкафах. После длительного периода эксплуатации обнаружены высокая потеря видимости и обширное повреждение неоновых ламп. Чтобы компенсировать этот дефект, на устройстве индикации был установлен переключатель включения/выключения неонового света, который в обычное время находился в выключенном состоянии, тем самым временно деактивируя все устройство индикации высокого напряжения. Эта обработка теряет роль устройства индикации высокого напряжения в качестве монитора для определения того, находится ли сторона линии под напряжением.

         (4) Старый тип устройства индикации высокого напряжения с принудительной электрической блокировкой, который слишком прост по принципу, состоит из полуволнового выпрямления и прямого объединения сигналов от датчиков фаз A, B и C для управления цепью блокировки. Таким образом, когда в системе возникает аномалия однофазного заземления или отсутствие фазы, дрейф напряжения управления блокировкой может привести к аварии с электрически подключенным заземляющим выключателем.
