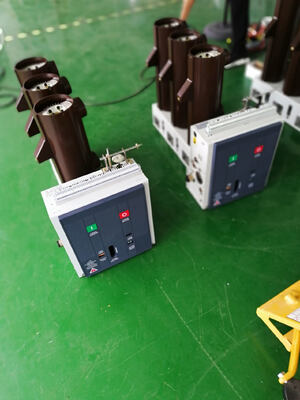

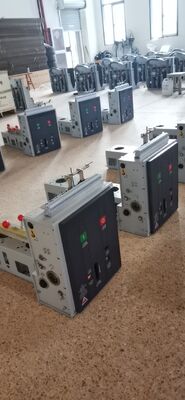

Бортовой вакуумный автомат защити цепи держателя высоковольтный крытый с Свитчгеар 1250А силы

Вакуумный выключатель высокого напряжения VS1(VBM7)-12 бокового крепления с силовым распределительным устройством 630А-1250А

Вакуумный выключатель VS1-12(VBM7) имеет стационарную конструкцию. Он в основном используется в стационарных распределительных устройствах и может использоваться отдельно для управления и защиты линий электропередачи и распределения.

Вакуумный выключатель VS1-12(VBM7) может часто работать или несколько раз отключать ток короткого замыкания в диапазоне рабочего тока. Механический ресурс до 30 000 циклов, полная мощность
Ток короткого замыкания может быть отключен 50 раз.
Вакуумный выключатель VS1 подходит для операций повторного включения и обладает высокой надежностью эксплуатации и длительным сроком службы.

Вакуумный выключатель VS1-12(VBM7) (общего типа) использует вертикальные изоляторы для защиты от климатических воздействий; А в плане обслуживания и ремонта обычно требуется только проведение операций между циклами, чистка или смазка.

Вакуумный выключатель VS1-12(VBM7) (полюсного типа) использует конструкцию с твердой изоляцией - интегрированный герметичный полюс, что обеспечивает отсутствие необходимости в обслуживании.

Вакуумные выключатели VS1-12(VBM7) могут устанавливаться как в стационарном, так и в выдвижном исполнении в коммутационном шкафу, а также могут устанавливаться на рамах.

VS1(VBM7)-12 бокового крепления
Сердечник удерживается в верхнем и нижнем положениях без механической блокировки. При наличии сигнала действия ток в катушке включения или отключения создает магнитный потенциал.
Магнитное поле, создаваемое катушкой, и магнитное поле, создаваемое постоянным магнитом, накладываются и синтезируются магнитным полем. Магнитный сердечник вместе с закрепленным на нем приводным стержнем приводится в действие синтетической силой магнитного поля, и корпус выключателя включается и отключается с заданной скоростью. Этот механизм называется двухпозиционной бистабильной структурой, поскольку подвижный сердечник может удерживаться без потребления энергии в двух крайних положениях.
