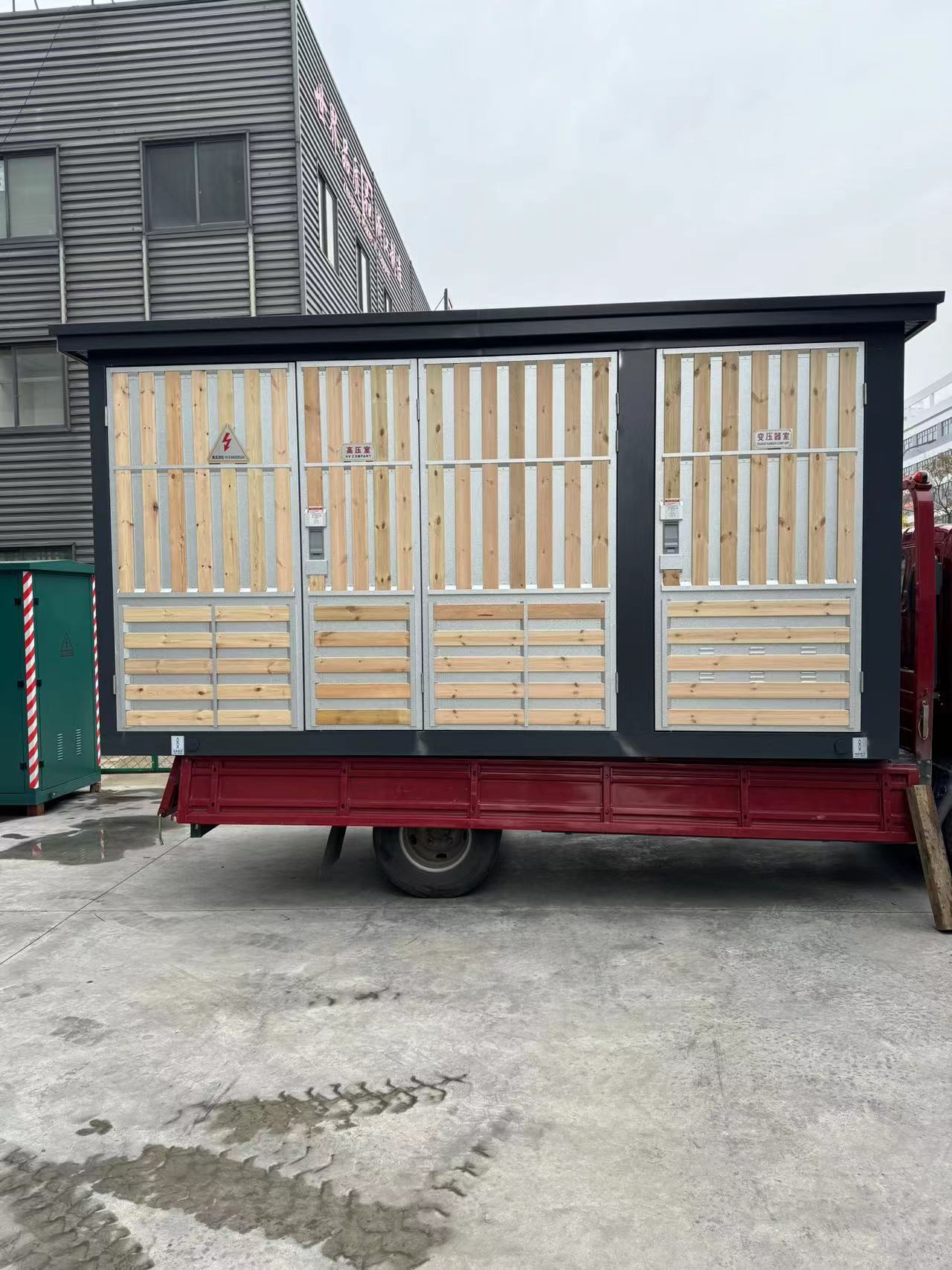

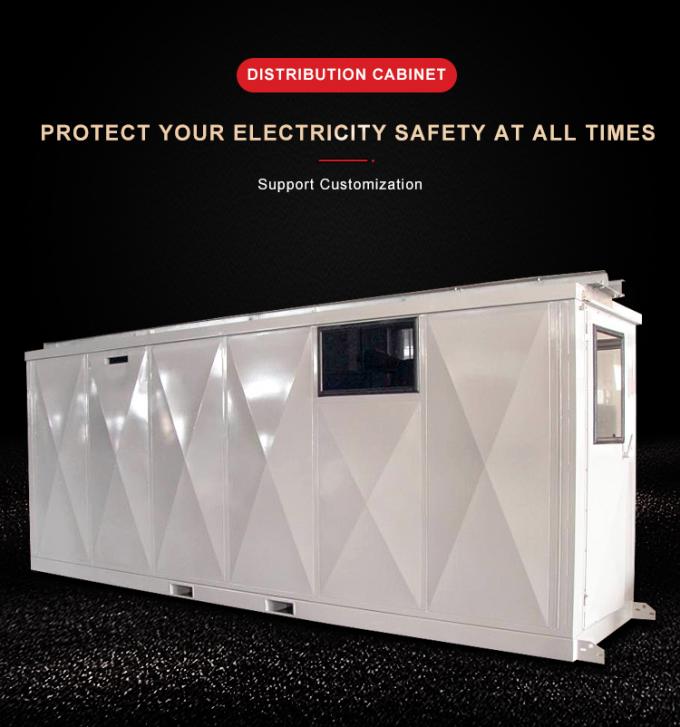

подстанция электрических компонентов Switchgear 220kV модульная умная полуфабрикат

описание продукта

Модульная интеллектуальная сборная подстанция ZMSIB 220 кВ и ниже - это новое поколение интеллектуальных подстанций, продвигаемых State Grid. Она обладает безопасностью и надежностью, небольшой занимаемой площадью, коротким периодом строительства, небольшим и изысканным внешним видом, длительным сроком службы, отсутствием излучения, низким уровнем шума, а также такими преимуществами, как гибкая планировка. Основной трансформатор использует передовые продукты мирового уровня, которые безопасны и надежны, малошумны, не имеют утечек и не имеют подвесного сердечника; вся станция не имеет открытых проводников, открытого электрооборудования и хорошей защиты корпуса для предотвращения случайного поражения электрическим током; вся станция имеет компактную планировку. По сравнению с подстанциями гражданского строительства, площадь и высота уменьшены более чем на 30%, что снижает уровень занятости городского пространства; все оборудование подстанции использует модульную концепцию проектирования строительных блоков, и каждый модуль реализует заводское производство, сборку и строительство на месте. По сравнению с обычными подстанциями гражданского строительства, объем установки оборудования сокращен более чем на 70%, а трудоемкость установки оборудования сокращена более чем на 80%; оборудование не нужно закрывать при входе на площадку, и во время строительного процесса нет пыли и шумового загрязнения; улучшить гармонию городского планирования и интегрироваться с окружающей средой; трансформатор размещен в сборной кабине, а шум подстанции снижен до уровня ниже 40 децибел с помощью технологии противопожарных стен, технологии звуковых барьеров и технологии электромагнитного экранирования для соответствия требованиям оценки воздействия на окружающую среду города и устранения окружающей среды. Шумовое загрязнение в жилых кварталах; благодаря реализации модульности подстанций, ее можно гибко расположить в соответствии с топографией участка, полностью решая трудности приобретения земли, строительства и размещения городских центральных подстанций. Это новый режим строительства подстанций.

Характеристики подстанции

Быстро - 3 месяца производственного цикла на заводе, 1 месяц цикла строительства на месте.
•Малый - небольшая площадь, которая на 30%-70% меньше, чем у обычного строительства подстанции.
•Тонкий - корпус использует передовую международную технологию шести антикоррозий, 30 лет без коррозии, 60 лет срок службы. Основное электрооборудование использует необслуживаемое оборудование, которое безопасно и надежно. Изысканная технология обработки, изысканный дизайн внешнего вида.
•Экономия - стандартизированный дизайн, заводская обработка и сборное строительство могут сэкономить 5%-10% от общих инвестиций всей станции. Компактная планировка подстанции, использование передовых технологий системной интеграции, экономия 30%-70% земельных ресурсов.
• Гибкая модульная структура строительных блоков может принять гибкий режим строительства строительных блоков в соответствии с географическим положением участка, или ее можно строить поэтапно в соответствии с текущим долгосрочным планом; миграция удобна, и вся площадка может быть перемещена в кратчайшие сроки.

Область применения

Продукты могут использоваться не только в центральных районах городов для решения проблемы сложной посадки обычных подстанций, но и широко использоваться в традиционных энергетических отраслях, таких как уголь и нефть, а также в новых энергетических отраслях, таких как фотоэлектричество и ветроэнергетика. В то же время, благодаря своему дизайну «строительного блока», режиму производства и транспортировки, он особенно подходит для мест с неудобной дорожной транспортировкой, таких как пригороды и отдаленные горные районы.

Решение

Используя самое надежное электрооборудование в мире, сочетая технологию системной интеграции наружных шкафов подстанций коробчатого типа и оригинальную технологию производства сборных кабин, подстанция разделена на модули в соответствии с функциями и стандартами
Дизайн, заводское производство и модульное строительство. В соответствии с различными конфигурациями различных подстанций выбираются разные модули для реализации модульной комбинации. Он обладает характеристиками небольшой занимаемой площади, короткого периода строительства, высокой безопасности и надежности, а также красивого внешнего вида, что полностью переворачивает традицию. Режим строительства подстанций полностью решает проблему сложности размещения крупных и средних городских центральных подстанций.                                                                                                                  Модульный дизайн, вся станция разделена на шесть типов распределительных модулей:
110 кВ сборный модуль комбинированного электрооборудования GIS
10 кВ сборный модуль коммутационной станции сборный модуль вторичного комбинированного оборудования сборный модуль трансформатора                                                                                                                      10 кВ сборный трансформатор заземления катушки дугогашения
10 кВ сборный тип системы компенсации реактивной мощности                                                                       Планировка подстанций плотного типа:
описание продукта
Значительно уменьшить занимаемую площадь
Оригинальная трехмерная планировка сборных кабин
110 кВ сборные комбинированные электроприборы GIS размещены сверху для экономии места
Сборная коммутационная станция типа 10 кВ и сборная вторичного комбинированного оборудования расположены в форме готового продукта
Серия подстанций коробчатого типа                                                                                         Симметричное расположение сборного трансформатора                                                                                       Противопожарный проход расположен между трехмерной подстанцией и трансформатором
• Гибкое строительство строительных блоков в соответствии с топографией участка                                                                                     • Метод проводки 10 кВ может быть гибко разработан в соответствии с потребностями пользователя, а горизонтальный комбинированный электроприбор GIS разработан совместно с Siemens, который полностью не требует обслуживания;
• Система 10 кВ представляет собой секцию одной шины, и используются высококачественные и высокопроизводительные фиксированные коммутационные шкафы, такие как Siemens и ABB, которые полностью не требуют обслуживания;
• Принять фиксированную систему компенсации и настроить модуль катушки дугогашения трансформатора заземления в соответствии с потребностями строительства станции;
• Необслуживаемая, без присмотра, интеллектуальная система управления и контроля подстанции;
• Художественный внешний вид гармонирует с городской средой;
• Сборная кабина использует передовые мировые технологии, такие как двухслойная технология вспенивания стальных пластин, шестислойная антикоррозийная технология и теплоизоляция с разрывом моста, что полностью соответствует требованиям 60-летнего срока службы основного здания подстанции;
• Запатентованная технология защиты от пыли с микро-положительным давлением, технология изоляции корпуса и интеллектуальная технология контроля окружающей среды создают постоянную температуру, постоянную влажность и безпыльную рабочую среду для электрооборудования, превосходящую традиционные внутренние подстанции; • Размеры каждого сборного модуля Стандартизированный модуль принят для удовлетворения транспортных требований без превышения лимитов.
