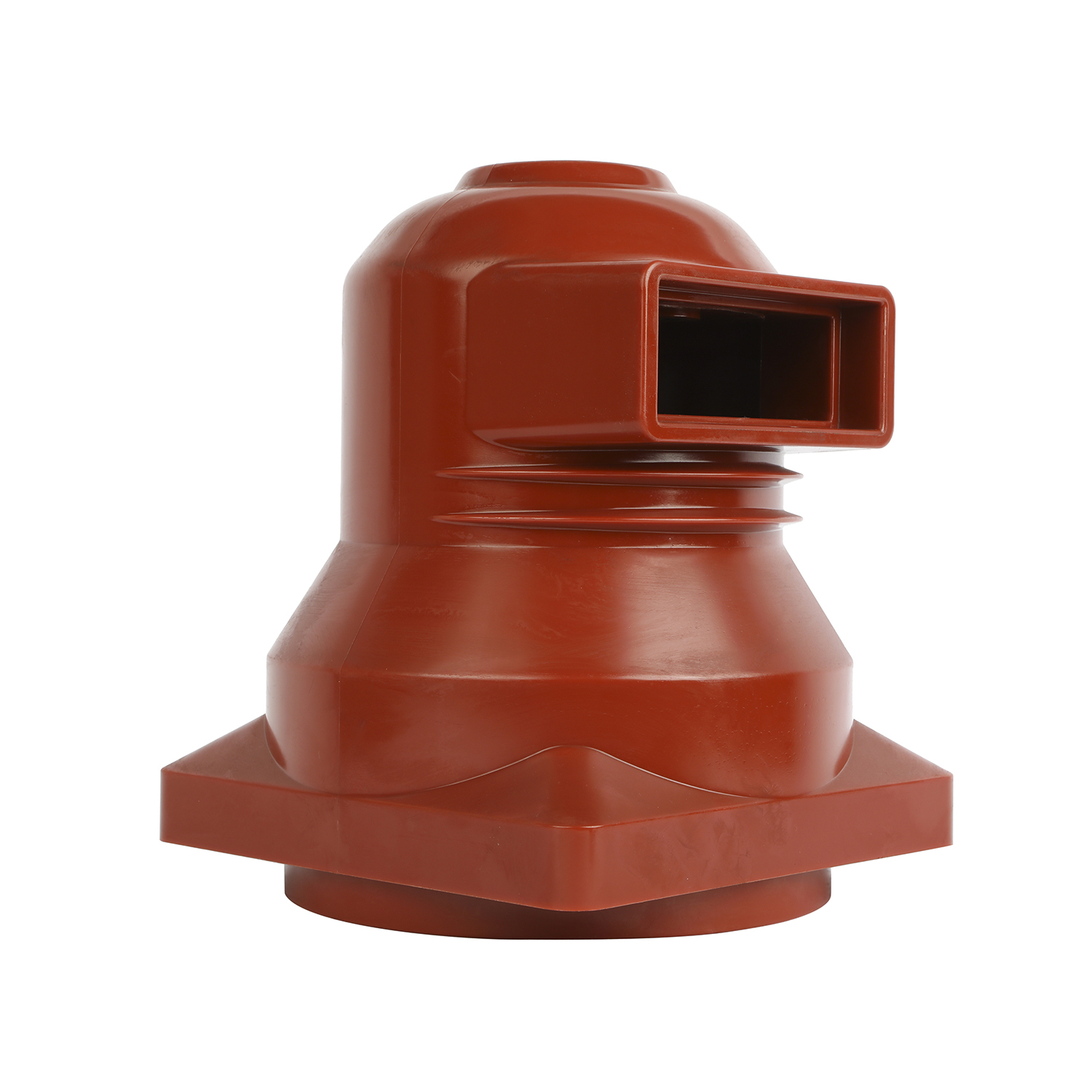

Изолятор Споут эпоксидной смолы ИЭК стандартный, изолятор Свитчгеар ХВ 3150А 12кВ

Место происхождения WENZHOU
Фирменное наименование QIUPU
Сертификация IEC
Номер модели КХН3-12К/250 3150А
Количество мин заказа 60pcs
Упаковывая детали Коробки
Время доставки 7 дней
Условия оплаты T / T, Western Union
Поставка способности 50000pcs/months

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал Литейная смола, эпоксидная смола Напряжение тока тарифа 12 KV
Настоящий 3150A Расстояние между электродами по поверхности диэлектрика 240mm
Цвет Красный Ремесленная работа ПНГ
Высокий свет

изоляторы бросания эпоксидной смолы

,

изолятор spout

,

Изолятор Switchgear HV IEC стандартный

Оставьте сообщение
Характер продукции

Втулки Сполт изоляторов эпоксидной смолы литейной смолы КХН3-12К/250 3150А 10кВ с Свитчгеар КИН28-12







Средний шкаф, совсем известный как панцырь металла в случае оборудования переключателя переноса. Высоковольтный блок распределения с максимальным рабочим потенциалом 3,6/7,2/12кВ и крытый блок распределения трехфазного АК система этапа автобуса 50 Хз одиночная или двойная система этапа автобуса. Оно использован для того чтобы получить и соответствовать электричество сети 3.6-12кВ, и проконтролировать, защитить, проконтролировать и измерить электрический контур. Свитчгеар типа носителя главным образом использован для генератора энергии электростанции, небольших и средних, электрической подстанции электрической системы, электропитания, распределения силы предприятий промышленных и минирования, и начала большого высоковольтного мотора.



Имя Жончжигуй полное бронированный установленный Свитчгеар, который двигает средний переключатель металла с структурой 3 ярусов, с автобусом и приборной панелью (изолированными от одина другого), комнатой автомата защити цепи в середине и комнатой кабеля в низкой. Потому что автомат защити цепи в среднем слое, поэтому он вызван типом панцыря для того чтобы двинуть тип закрытого металлом оборудования переключателя, краткость для шкафа.



Принцип структуры



Высокая и высокая структура и соответствующая структура


Стандартный средний шкаф повсюду структура, лицевая сторона высота 2300 мм, задняя сторона высота 2000 мм; И структура контура последовательна. Шинопровод Гаодигуй аранжирован как зерно, и комната аппаратуры отдельная структура, отделяемая. Шинопровод шкафа контура аранжирован в вертикальном зигзаге, и комната аппаратуры и тело шкафа интегрированы. Такая же структура высоты имеет более большой космос установки чем повсюду структура, и также удобна для обслуживания продукции и деятельности.


Зад и центр заземляющего выключателя
Заземляя переключатель нейтрального шкафа имеет 2 режима установки: зад и середина. Когда заземляющий выключатель положен назад, конструкцию или обслуживание кабеля, необходимо поместить от лицевой стороны входа двери шкафа шкафа более низко, не легки для того чтобы построить. Двери Жончжигуй спереди и сзади должны быть «блокировками предохранителя 5» с зазмелением переключателей. Когда заземляющий выключатель помещен, конструкция или обслуживание кабеля входят в через заднюю более низкую дверь шкафа. Обычно, более низкая сторона шкафа отделена железной плитой, никаким электрическим проводником на лицевой стороне, задней дверью и заземляя переключателем для блокировки «5-предохранителя».

Улучшающ функцию «5 мер предосторожности»
Через автомобиль шасси приводного механизма и автомата защити цепи шкафа для того чтобы достигнуть электрической деятельности «5-предохранения» действуйте. Под некоторыми новыми электрическими условиями и режимом деятельности, часть функции «5-предохранителя» в шкафе не может соотвествовать, и функцию «5-предохранителя» необходимо улучшить.


Запирать на задвижку переключателя еартхинг
Пользы линии электропередач «рука об руку» электропитание Жончжигуй, и когда автомат защити цепи в центральном шкафе в положении теста, все еще возможно поставить силу от других подстанций. Прежде чем заземляя переключатель должен обеспечить что никакая сила из провода, основная запирая деятельность 3.



Деталь Имя Расклассифицированное напряжение тока (КВ) Расклассифицированная частота (Хз) Минута напряжения тока витхстанд 5 частоты (КВ) Местная разрядка (ПК) Расстояние ползучести (мм) Загиб спора (кН) Напряжение тока витхстанд импульса освещения (КВ)

1 Коробка контактора (1250А) 12 50 42 ≤10 >240 ≥10 100
2 Коробка контактора (1600А) 12 50 42 ≤10 >240 ≥10 100
