Электротехническое оборудование трансформатора смолы бросания высокого напряжения Брауна для электрической системы

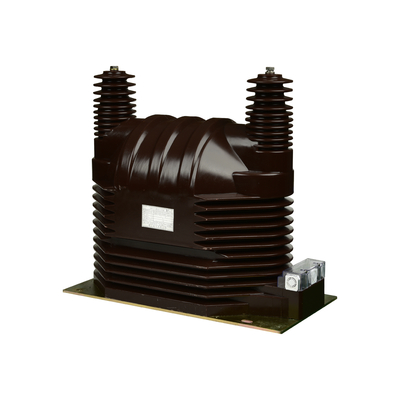

JDZ-35Q Литой эпоксидный компаунд трансформатор высокого напряжения для помещений

Трансформаторы напряжения (ТН) и трансформаторы тока (ТТ) являются важным электрооборудованием энергосистемы. Они отвечают за разделение между системами высокого и низкого напряжения и преобразование высокого напряжения в низкое. Правильность подключения имеет большое значение для нормальной работы оборудования, такого как защита, измерение и мониторинг. При новой установке ТН, ТТ, эксплуатации или замене вторичного кабеля ТН, ТТ, метод проверки полярности для подтверждения правильности подключения ТН и ТТ является необходимым рабочим процессом для персонала релейной защиты.

Чтобы избежать подмены полярности, необходимо найти «одноименные» вход и выход трансформатора. Конкретный метод — «точечная полярность». Здесь приводится пример того, как указать полярность. Метод заключается в подключении пальчикового мультиметра к вторичной выходной обмотке трансформатора, а мультиметр переключается в режим измерения постоянного напряжения. Затем отрицательный полюс сухой батарейки фиксируется на первичном выходном проводе трансформатора тока. Используя положительный полюс сухой батарейки для «указания» на первичный входной провод трансформатора тока, в первичной цепи трансформатора будет генерироваться импульсный ток + (положительный); В то же время наблюдайте, в каком направлении «смещается» стрелка стрелочного мультиметра. Если стрелка мультиметра смещается от 0 вправо, стрелка «отклоняется назад», что означает, что «первичный входной конец» трансформатора тока, подключенный к нормальной клемме пальчикового мультиметра, не совпадает с «вторичным входным концом», что называется «обратной полярностью» или «суммирующей полярностью».
