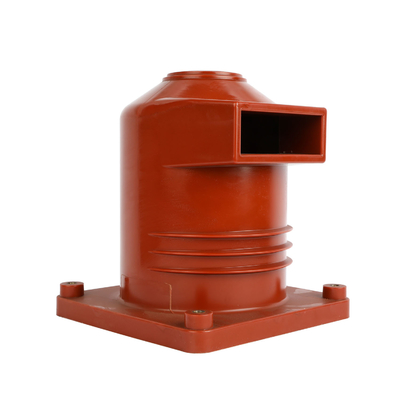

Эпоксидная смола Свитчгеар красного цвета бросила сопротивление жары 4000А втулки 10кВ

CHN3-12Q/280 4000A 10 кВ изоляторы из эпоксидной смолы, контактная коробка, проходные изоляторы

Газ, пар, пыль, не оказывающие серьезного влияния на изоляцию контактной коробки

Отсутствие взрывоопасных или коррозионных веществ.

Технические данные и требования Требования Технические данные и требования 1. Контактная коробка и контакты должны выдерживать испытательное напряжение частоты (эффективное значение) 42 кВ, 5 минут, грозовой импульс (пиковое значение) 75 кВ;

Метка контакта с землей выдерживает испытательное напряжение 42 кВ в течение 5 минут и
Импульсное напряжение грозового импульса (пиковое значение) 75 кВ;

Превышение температуры на конце контактной коробки на конце линии при длительной работе не должно превышать 65 ℃ при номинальном токе;

Превышение температуры на выходе конечного контакта не более 65 °C, если контактная коробка используется в течение длительного времени при номинальном токе, то для увеличения изоляционной функции шинопровода в шкафу используется проходной изолятор, который также играет определенную поддерживающую роль. В середине, в конце.
Изоляторы выполняют только функцию опоры, иногда датчик с поясом используется непосредственно вместо изолятора, а также в качестве датчиков.

Шкаф большой, но его легче обслуживать. Средний корпус большой, но обслуживание более удобно. Кольцевой корпус маленький, но обслуживание неудобно. (Schneider SM6 теперь имеет высоковольтный кольцевой выключатель с специальным автоматическим выключателем SFset. SGN1A-12(Z) небольшой фиксированный разъединитель, разработанный совместно, может выполнять основную функцию среднего корпуса с использованием автоматического выключателя ABB LEG(Z1)-12, но кольцевой сетевой корпус или небольшой фиксированный отсек могут быть настроены как автоматический выключатель низкого напряжения. Только в соответствии с фиксированным режимом установки, так что при выходе из строя автоматического выключателя, необходимо немедленно заменить, не только необходимо отключить верхнее питание, но и неудобно заменять. Удобно заменять выключатель выдвижного типа.
